Dynamische Pfahlprüfung.

Die dynamische Pfahlprüfung dient der Überprüfung der Integrität von Pfählen, die in den Boden eingebracht werden. Wir setzen dabei den Pfahl einer Erschütterungsbelastung per Hammerschlag aus, die daraus resultierenden Schwingungen werden gemessen und ausgewertet.

Integritätsprüfung – Hammerschlagmethode (Low-Strain-Test).

Während der dynamischen Pfahlprüfung wird ein Hammer verwendet, um Erschütterungen im Pfahl zu erzeugen. Der Pfahl nimmt die Schwingungen auf, die ein entsprechendes Messgerät aufzeichnet, um die Integrität des Pfahls zu bewerten. Anhand der Schwingungen kann man Rückschlüsse auf die Steifigkeit, die Tragfähigkeit und die Länge des Pfahls ziehen.

Die Ergebnisse der dynamischen Pfahlprüfung helfen, die Tragfähigkeit von Pfählen zu bewerten und mögliche Schäden oder Schwächen im Pfahl aufzudecken. Mit Hilfe der Prüfung besteht die Möglichkeit, gegebenenfalls die Art und den Umfang der notwendigen Reparaturmaßnahmen zu ermitteln oder die Intaktheit zu bestätigen.

Damit ist die dynamische Pfahlprüfung eine zuverlässige und zerstörungsfreie Methode zur Integritätsprüfung von Pfählen und ein wichtiger Bestandteil des Bauwesens, der die Sicherheit und Stabilität von Bauwerken gewährleistet.



Unser Angebot zu den Themen Dynamische Pfahlprüfung bzw. Integritätsprüfung.

  • Qualitätskontrolle an Pfählen mit einer schnellen und zerstörungsfreien Prüfmethode
  • Bestimmung der Pfahllänge
  • Überprüfung der Integrität (Intaktheit) des Pfahles
  • Ermittlung von Änderungen der Pfahlgeometrie

Nehmen Sie gerne mit uns Kontakt auf!



FAQ’s.

Wie können mittels dynamischer Pfahlprüfung Schäden oder Abweichungen festgestellt werden?

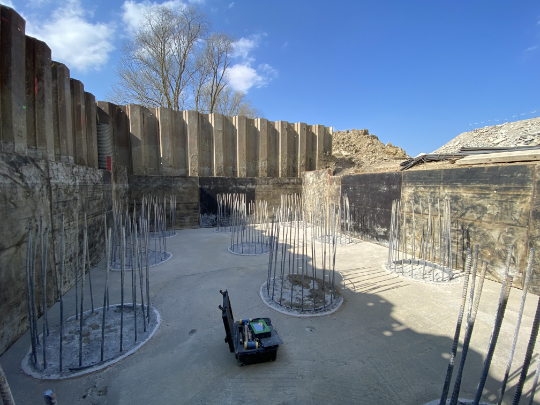

Bei der Hammerschlagmethode handelt es sich um ein zerstörungsfreies Verfahren zur Überprüfung der Pfahllänge und der Querschnittsform. Im Bereich des Pfahlkopfes werden Beschleunigungsmessgeber montiert, die mit einem Computer verbunden sind. Anschließend regt ein Hammerschlag den Pfahl an. Die so erzeugte Stoßwelle breitet sich durch den Pfahl nach unten aus, wird an der Pfahlspitze reflektiert und bewegt sich anschließend zurück nach oben. Die Dokumentation erfolgt mit der Hilfe eines entsprechenden Messgeräts. Aus dieser Messung ermittelt sich die Pfahllänge und eine Interpretation der Welle durch den Prüfer ist möglich.

Was sind die Vorteile der Low-Strain-Tests?

Der größte Vorteil der dynamischen Pfahlprüfung ist ihre Fähigkeit, die Integrität von Pfählen auf eine schnelle und zuverlässige Weise zerstörungsfrei zu bewerten. Im Vergleich zu anderen Prüfverfahren ist die dynamische Pfahlprüfung einfacher und schneller durchzuführen, da sie keine aufwändigen Vorrichtungen erfordert.

Ein weiterer Vorteil der dynamischen Pfahlprüfung ist ihre Flexibilität. Die Methode kann sowohl bei neuen als auch bei bereits vorhandenen Pfählen angewendet werden. Dies ist besonders bei Renovierungs- oder Erweiterungsprojekten relevant.

Was ist die EA Pfähle?

Die EA Pfähle (Empfehlung des Arbeitskreises „Pfähle“) gibt einen vollständigen Überblick über Pfahlsysteme, ihre Anwendungen und Herstellung sowie die Berechnung nach dem neuen Sicherheitskonzept anhand zahlreicher Beispiele. Die Empfehlungen gelten als die Regeln der Technik. Der Arbeitskreis AK 2.1 „Pfähle“ der Deutschen Gesellschaft für Geotechnik (DGGT) setzt sich aus etwa 20 Fachleuten aus Wissenschaft, Industrie, Bauverwaltung und Bauherrenschaft zusammen und arbeitet auch als Normenausschuss „Pfähle“ des NABau.
